कंपन पेन

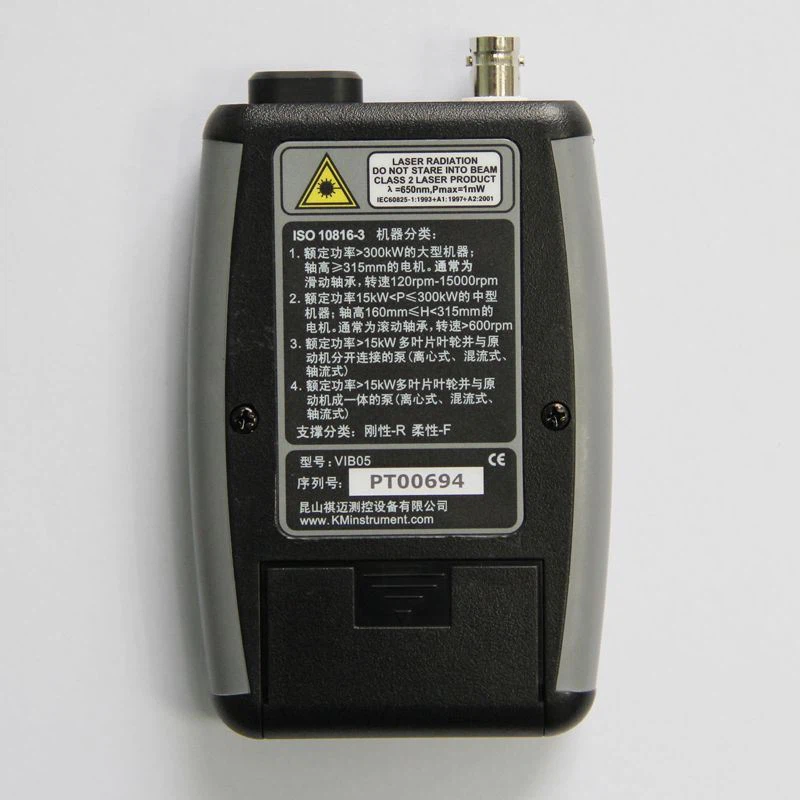

VIB^®05 कंपन पेन

3-इन-1 मशीन स्थिति की निगरानी

कंपन · असर की स्थिति · तापमान

बीयरिंग और समग्र कंपन की जांच के लिए विश्वसनीय, दोहराने योग्य, सटीक डिवाइस

अभिनव सेंसर डिजाइन सुविधाएँ जो डिवाइस कोण या संपर्क दबाव के कारण माप भिन्नताओं को कम करती हैं, कम और उच्च आवृत्ति श्रेणियों दोनों पर लगातार डेटा गुणवत्ता प्रदान करती हैं।

विश्वसनीय, दोहराने योग्य, सटीक तरीका बीयरिंग और समग्र कंपन की जांच करने के लिए

विश्वास के साथ जाने या नो-गो रखरखाव निर्णय लें। VIB05 कंपन पेन फ्रंटलाइन मैकेनिकल समस्या निवारण टीमों के लिए उपलब्ध सबसे विश्वसनीय कंपन स्क्रीनिंग डिवाइस है जिसे समग्र कंपन और असर की स्थिति के पुनरावृत्ति योग्य, गंभीरता-स्केल किए गए रीडिंग की आवश्यकता होती है।

VIB05 कंपन पेन पोर्टेबल कंपन और तापमान मीटर किट दोनों एक प्रवेश स्तर और भी उद्योग के सभी प्रकार में रखरखाव इंजीनियरों के लिए एक व्यापक कंपन / तापमान की निगरानी उपकरण के रूप में उपयोग के लिए डिज़ाइन किया गया है।

VIB05 कंपन पेन का उपयोग औद्योगिक वातावरण की विविधता में अधिकांश प्रकार की घूर्णन मशीनरी, जैसे इलेक्ट्रिक मोटर्स, प्रशंसकों और पंपों में कंपन के स्तर की प्रभावी ढंग से निगरानी करने के लिए किया जा सकता है।

3 मापन

मशीन कंपन उपाय

मिमी / एस आरएमएस में वेग; जी आरएमएस में त्वरण; उम पीक-पीक में विस्थापन

कंपन मूल्यांकन: ISO10816-3 के अनुसार।

असर स्थिति उपाय

बीजी - जी आरएमएस में हाय आवृत्ति त्वरण; Bv - मिमी / एस आरएमएस में हाय आवृत्ति वेग

असर स्थिति की जाँच करें: अंगूठे के नियमों का उपयोग करके

तापमान माप

गैर संपर्क इन्फ्रारेड सेंसर, लक्ष्य और पर्यावरण में °C या °F, लाल लेजर सूचक

VIB05 विनिर्देशों

प्रदर्शन: मोनोक्रोमैटिक एलसीडी, 128x64 pixial

सेंसर: IEPE Accelerometer, 100mv / g, इंटीग्रल 80 सेमी केबल, BNC कनेक्टर

कंपन:

त्वरण: 0-20 ग्राम पीक आवृत्ति 10-12kHz

वेग: 0-200mm / s आरएमएस आवृत्ति 10Hz-1kHz

विस्थापन: 0-2000 μm पीक पीक पीक Freq. 10Hz-1kHz

असर की स्थिति:

Bg: 0-20 ग्राम RMS Freq. रेंज 1kHz-12 kHz

बीवी: 0-200 मिमी /

यथार्थता:<>

अलार्म संकेत:

वेग माप के लिए कंपन मूल्यांकन: ISO10816-3

बीजी और बीवी के लिए असर स्थिति की जांच: नियम के अंगूठे

तापमान:

IR सेंसर तापमान सीमा: -20 °C से 120°C या -5°F से +250°F तक

सटीकता: ±2 °C; संकल्प: 1 °C;

लेजर गाइड: लाल,<1mw. iec="" 60825-1="">

सतह D: S की दूरी = 8: 1; दूरी सीमा की अनुशंसा करें:< 20="">

पावर और चार्जर:

लिथियम rechargeable बैटरी, 3.6V 1700 mAh,

रिचार्ज समय 3 घंटे; ऑपरेटिंग समय >50 घंटे निरंतर

मेन्स चार्जर: एसी 100-240 वी, 50/60 हर्ट्ज इनपुट; 4.2 V DC 600 mA आउटपुट

इन-कार चार्जर: डीसी 12-24 वी इनपुट; 4.2 वी डीसी 600 mA आउटपुट

पर्यावरण:

ऑपरेशन तापमान: -10 डिग्री सेल्सियस से +50 डिग्री सेल्सियस; भंडारण तापमान: -20 डिग्री सेल्सियस से +60 डिग्री सेल्सियस तक

बाड़े: IP64 - धूल तंग और छप प्रतिरोधी

विद्युत चुम्बकीय संगतता प्रमाण पत्र: 2004/

आयाम:115 x 75 x 25mm(LxWxT)

वजन incl. बैटरी: 230g

VIB05 पूर्ण किट
