कंपन परीक्षक

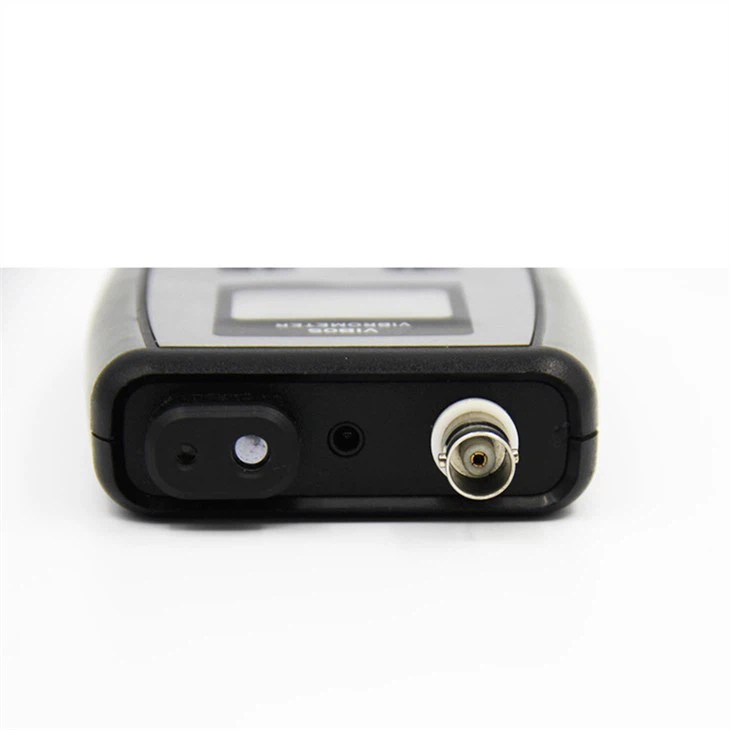

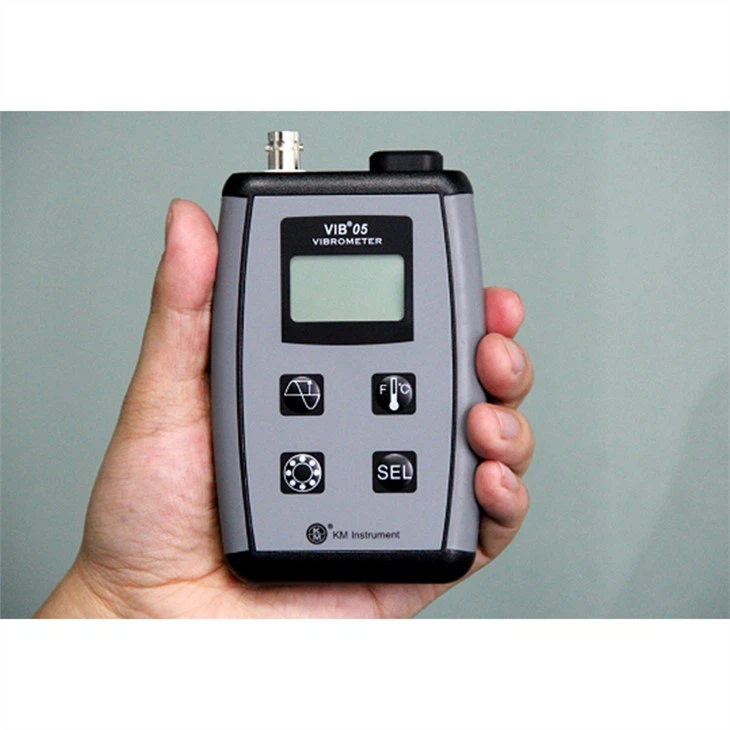

वीआईबी^®05 कंपन परीक्षक

3-में-1 मशीन की स्थिति की निगरानी

कंपन · असर की स्थिति · तापमान

VIB05 . के साथ कंपन निगरानी

कंपन निगरानी एक लागत प्रभावी भविष्य कहनेवाला रखरखाव रणनीति है। कंपन स्तरों में परिवर्तन आमतौर पर केवल परिचालन स्थितियों में परिवर्तन होते हैं, लेकिन ज्यादातर मामलों में, कंपन माप मशीन के क्षतिग्रस्त होने से बहुत पहले समस्याओं का पता लगा सकते हैं। पंखे, मोटर, पंप, कम्प्रेसर और अन्य घूर्णन औद्योगिक मशीनरी के आवधिक कंपन माप यांत्रिक भागों के समय से पहले प्रतिस्थापन को रोकने और डाउनटाइम को कम करने में मदद करते हैं।

VIB05 कंपन परीक्षक पोर्टेबल कंपन और तापमान मीटर किट को सभी प्रकार के उद्योग में रखरखाव इंजीनियरों के लिए एक प्रवेश स्तर और एक व्यापक कंपन / तापमान निगरानी उपकरण दोनों के रूप में उपयोग के लिए डिज़ाइन किया गया है। किट में एक लोकेटर बीम द्वारा प्रसारित संयुक्त गैर-संपर्क तापमान मापने वाले सेंसर के साथ कॉम्पैक्ट कंपन मीटर, एक हाथ से आयोजित जांच, अधिक स्थायी प्रतिष्ठानों के लिए एक चुंबकीय माउंट, एक सुरक्षात्मक ले जाने का मामला, एक निर्देश पुस्तिका और दोनों मुख्य के लिए बैटरी चार्जर शामिल हैं। और कार में उपयोग। कंपन परीक्षक माइक्रोप्रोसेसर आधारित हैं और नियंत्रणों के चयन से त्वरण (जी) के स्तर, वेग (मिमी/सेकंड), विस्थापन (माइक्रोन), असर की स्थिति (बीजी या बीवी) और तापमान (डिग्री या डिग्री) की निगरानी के लिए आसानी से स्थापित किया जा सकता है। एफ)। एक डिस्प्ले होल्ड फंक्शन भी शामिल है। इकाई, जो आईएसओ 2954 और आईएसओ 10816-3 के अनुरूप है, में असर की स्थिति के लिए एक स्वचालित अलार्म जांच भी है। आंतरिक पुन: चार्ज करने योग्य लिथियम बैटरी से संचालित, मीटर 48 घंटे निरंतर संचालन प्रदान करता है। फ्लैट से, यूनिट को मेन या किट के साथ दिए गए इन-कार चार्जर का उपयोग करके 3 घंटे में रिचार्ज किया जा सकता है। अपने कॉम्पैक्ट आकार, उपयोग में आसानी और बैटरी संचालन के कारण, VIB05 इंजीनियरों को कारखाने के आसपास कहीं भी महत्वपूर्ण मशीनरी पर कंपन और तापमान के स्तर की निगरानी करने की अनुमति देता है।

VIB05 कंपन परीक्षकों का उपयोग विभिन्न प्रकार के औद्योगिक वातावरणों में अधिकांश प्रकार की घूर्णन मशीनरी, जैसे इलेक्ट्रिक मोटर्स, पंखे और पंपों में कंपन के स्तर को प्रभावी ढंग से मॉनिटर करने के लिए किया जा सकता है।

3 माप

मशीन कंपन उपाय

मिमी/एस आरएमएस में वेग; जी आरएमएस में त्वरण; उम पीक-पीक में विस्थापन

कंपन मूल्यांकन: आईएसओ के अनुसार 10816-3।

असर की स्थिति के उपाय

बीजी - जी आरएमएस में उच्च आवृत्ति त्वरण; बीवी - मिमी / एस आरएमएस में उच्च आवृत्ति वेग।

असर की स्थिति की जाँच: अंगूठे के नियमों का उपयोग करके

तापमान उपाय

डिग्री या डिग्री एफ, रेड लेजर पॉइंटर में गैर-संपर्क इन्फ्रारेड सेंसर, लक्ष्य और पर्यावरण।

VIB05 निर्दिष्टीकरण

दिखाना:मोनोक्रोमैटिक एलसीडी, 128x64 पिक्सेल

सेंसर:IEPE एक्सेलेरोमीटर, 100mv/g, इंटीग्रल 80 सेमी केबल, BNC कनेक्टर

कंपन:

त्वरण: 0-20 जी पीक फ़्रीक्वेंसी 10-12kHz

वेग: 0-200mm/s RMS फ़्रीक्वेंसी 10Hz-1kHz

विस्थापन: 0-2000 माइक्रोन पीक-पीक फ्रीक। 10 हर्ट्ज़-1केएचजेड

असर स्थिति:

बीजी: 0-20 जी आरएमएस फ्रीक। रेंज 1kHz-12 kHz

बीवी: 0-200 मिमी/सेकेंड आरएमएस फ्रीक। रेंज 1kHz-12 kHz

शुद्धता:<>

अलार्म संकेत:

वेग माप के लिए कंपन मूल्यांकन: आईएसओ10816-3

बीजी और बीवी के लिए असर स्थिति की जांच: अंगूठे का नियम

तापमान:

आईआर सेंसर तापमान सीमा: -20 डिग्री से 120 डिग्री या -5 डिग्री फ़ारेनहाइट से प्लस 250 डिग्री फ़ारेनहाइट

शुद्धता: ± 2 डिग्री; संकल्प: 1 डिग्री;

लेजर गाइड: लाल,<1mw. iec="" 60825-1="">

सतह से दूरी D:S=8:1; दूरी सीमा की सिफारिश करें:< 20="">

पावर और चार्जर:

लिथियम रिचार्जेबल बैटरी, 3.6V 1700 एमएएच,

Recharge time 3 hours ; Operating time >50 घंटे लगातार

मुख्य चार्जर: एसी 100-240 वी, 50/60 हर्ट्ज इनपुट; 4.2 वी डीसी 600 एमए आउटपुट

इन-कार चार्जर: डीसी 12-24 वी इनपुट; 4.2 वी डीसी 600 एमए आउटपुट।

पर्यावरण:

ऑपरेशन तापमान: -10 डिग्री से प्लस 50 डिग्री; भंडारण तापमान: -20 डिग्री से प्लस 60 डिग्री

संलग्नक: आईपी64 - धूल-रोधी और स्प्लैश-प्रतिरोधी

विद्युतचुंबकीय संगतता प्रमाणपत्र: 2004/108/ईसी

आयाम:115 x 75 x 25मिमी（एलएक्सडब्ल्यूएक्सटी）

वजन सहित बैटरी: 230g

VIB05 पूर्ण किट
